Тел. : +7 992-017-49-73
Тел. : +7 922-02-59-564
Тел. : +7 922-181-21-18
E-mail: arsenal-detal@list.ru
E-mail: ezavod@list.ru
Отдел продаж:
Главная
БТВТ 450 — лист 6 мм
БТВТ 450 — лист 6 мм
АРСЕНАЛ-ДЕТАЛЬ
★ ЛУЧШАЯ ЗАЩИТА ОТ ОСКОЛКОВ
✓ Протоколы АО «НИИ стали»
ВЫГОДНО
БТВТ 450 · 6 мм · 1500 × 6000 мм
По результатам официальных испытаний АО «НИИ стали» лист БТВТ 450 толщиной 6 мм показал рекордный V50 = 1230 м/с против осколочных поражающих элементов (класс С2) — на 26% выше, чем у закалённой бронестали С-500 той же толщины. Класс Бр2 (пули) — подтверждён отдельным протоколом.
Цена
212 850 ₽
за лист 6×1500×6000 мм · с НДС 22% · дешевле С-500
V50 · класс С2
1230 м/с · осколки
Класс Бр2 · пули
5 / 5 непробитие
Толщина
6,0 мм
Раскрой
1500 × 6000 мм
Вес листа
≈ 424 кг
Цена за лист
212 850 ₽
Почему БТВТ 450 — лучшая защита от осколков
Официальные протоколы АО «НИИ стали» подтверждают: по противоосколочной стойкости (класс С2) лист БТВТ 450 6 мм существенно превосходит закалённую бронесталь С-500 той же толщины.
★ РЕКОРДНЫЙ РЕЗУЛЬТАТ ПО ПРОТОКОЛУ
V50 = 1230 м/с против 976 м/с у С-500
Показатель V50%(0,75 м) — скорость, при которой 50% осколков пробивают преграду с вероятностью 50%. Чем выше V50, тем лучше защита. У БТВТ 450 этот показатель на 254 м/с выше, чем у С-500 при одинаковой толщине 6 мм — это принципиальное преимущество для защиты от осколков.
БТВТ 450 · С2
1230 м/с
+254 м/с к С-500
Протокол № 155-20-26-796 от 29.09.2026
С-500 · С2
976 м/с
Протокол № 155-20-26-782 от 24.09.2026
Преимущество
+26%
по показателю V50 при равной толщине
Класс Бр2 (пули)
5 / 5
БТВТ 450 выдержал · протокол № 155-20-26-798
АО «НИИ СТАЛИ» · РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ СИЗ
Протоколы испытаний
Четыре официальных протокола: БТВТ 450 и С-500, по два класса защиты каждая. Испытания проведены в АО «НИИ стали» (Москва, ул. Дубнинская, 81А). Классы Бр2 и С2 подтверждены результатами испытаний, а не только гарантией ТУ.
★ ЛУЧШИЙ РЕЗУЛЬТАТ
Соответствует
АО «НИИ стали» · РЦИ СИЗ
Противоосколочная стойкость · класс С2
Протокол № 155-20-26-796 от 29.09.2026
БТВТ 450 · ТУ 18105ВВ-2024
Соответствует
V50% (0,75 м)
1230 м/с
Класс
С2
Стандарт
ГОСТ 34286-2017
| Образец | 300 × 300 × 6 мм, масса 4,270 кг |
| Метод | ГОСТ Р 55623-2013 |
| Средство | Шарик ШХ15, ⌀ 6,35 мм, 1,05 г |
| Результат | V50%(0,75 м) = 1230 м/с |
Заключение: по классу защиты С2 ГОСТ 34286-2017
получен результат 1230 м/с — лучший показатель среди
испытанных материалов 6 мм.
ПОДТВЕРЖДЕНО
Выдержал
АО «НИИ стали» · РЦИ СИЗ
Пулестойкость · класс Бр2
Протокол № 155-20-26-798 от 29.09.2026
БТВТ 450 · ТУ 18105ВВ-2024
Выдержал
Результат
5 / 5
Класс
Бр2
Стандарт
ГОСТ Р 51112
| Образец | 300 × 300 × 6,20 мм |
| Оружие / патрон | СК-СП10 · 9×21 мм, 7Н28 |
| Скорость пули V3 | 390 ± 10 м/с |
| Контрольный экран | Чист (5 из 5) |
Скорости выстрелов, м/с
№1392Непробитие
№2399Непробитие
№3387Непробитие
№4395Непробитие
№5398Непробитие
АО «НИИ стали» · РЦИ СИЗ
Противоосколочная стойкость · класс С2
Протокол № 155-20-26-782 от 24.09.2026
С-500 · ТУ 18101-2017Ж
Соответствует
V50% (0,75 м)
976 м/с
Класс
С2
Стандарт
ГОСТ 34286-2017
| Образец | 300 × 300 × 6 мм, масса 4,258 кг |
| Метод | ГОСТ Р 55623-2013 |
| Средство | Шарик ШХ15, ⌀ 6,35 мм, 1,05 г |
| Результат | V50%(0,75 м) = 976 м/с |
Для сравнения: БТВТ 450 при той же толщине показал
1230 м/с — на 254 м/с выше.
АО «НИИ стали» · РЦИ СИЗ
Пулестойкость · класс Бр2
Протокол № 155-20-26-797 от 29.09.2026
С-500 · ТУ 18101-2017Ж
Выдержал
Результат
5 / 5
Класс
Бр2
Стандарт
ГОСТ Р 51112
| Образец | 300 × 300 × 6,20 мм |
| Оружие / патрон | СК-СП10 · 9×21 мм, 7Н28 |
| Скорость пули V3 | 390 ± 10 м/с |
| Контрольный экран | Чист (5 из 5) |
Обе марки 6 мм выдержали класс Бр2. БТВТ 450 при этом дешевле
и лучше защищает от осколков (класс С2).
Условия испытаний: температура окружающей среды 18–20 °С,
относительная влажность 53–56 %, атмосферное давление 99,9–101,5 кПа.
Испытания проводились в АО «НИИ стали», Российский центр испытаний средств
индивидуальной защиты (127411, Москва, ул. Дубнинская, 81А). Результаты
испытаний распространяются только на испытуемые образцы. Воспроизведение
протоколов допускается только с письменного разрешения АО «НИИ стали».
Полные тексты протоколов предоставляются по запросу.
ВЫГОДНО
Цены и наличие
По количеству БТВТ 450 на складе — столько же, сколько С-500, но цена ниже и защита от осколков лучше. Есть короткие листы для акции.
ВЫГОДНО
БТВТ 450 — 6 мм
Лист 6×1500×6000 мм · ТУ 18105ВВ-2024
Класс защиты
Бр2 / С2
Подтверждение
Протоколы НИИ стали
Мороз
до −70 °C*
Сварка
без подогрева
212 850 ₽
за лист, с НДС 22%
Запросить счёт →
* Применение при отрицательных температурах — при наличии в паспорте партии данных об ударной вязкости (KCU) по ТУ п. 2.2.5.

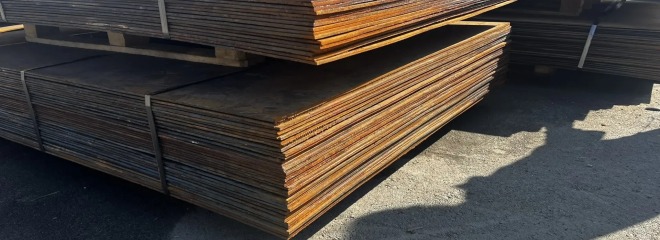

Наличие на складе
-
БТВТ 450 · 6×1500×6000 мм~188–189 л.≈ 80 т
-
С-500 · 6×1500×6000 мм188–189 л.80 т
-
С-500 · 6×1300×6000 мм193–194 л.71 т
%
Акция: короткие листы
Есть небольшое количество коротких листов БТВТ 450 по специальной цене. Уточняйте наличие и размеры у менеджера.
Сравнение выгоды: БТВТ 450 vs С-500
Обе марки 6 мм гарантируют класс защиты Бр2 протоколами испытаний АО «НИИ стали» и класс С2 протоколами испытаний. При этом БТВТ 450 показал более высокий V50 по осколкам и стоит дешевле по всем трём единицам измерения.
| Параметр | БТВТ 450 · ТУ 18105ВВ-2024 | С-500 · ТУ 18101-2017Ж | Выгода БТВТ 450 |
|---|---|---|---|
| Класс С2 (осколки) | 1230 м/с протокол № 796 | 976 м/с протокол № 782 | +254 м/с (+26%) |
| Класс Бр2 (пули) | Выдержал 5/5 протокол № 798 | Выдержал 5/5 протокол № 797 | равный результат |
| Цена за лист 6×1500×6000 | 212 850 ₽ | 225 000 ₽ | −12 150 ₽ / лист |
| Цена за кг | 495,00 ₽ | 523,25 ₽ | −28,25 ₽ / кг |
| Цена за м² | 23 650 ₽ | 25 000 ₽ | −1 350 ₽ / м² |
| Оплата | 70% предоплата / 30% перед отгрузкой | одинаково | |
| Срок поставки | По 20 тонн — каждые 10–15 раб. дней после предоплаты | одинаково | |
Преимущества БТВТ 450 (Приложение А ТУ + протоколы НИИ стали):
по сравнению с закалёнными бронесталями (в т.ч. С-500) продукция БТВТ 450
превосходит по взрывостойкости, отсутствию споллинга, свариваемости, гибке
и штамповке, термостойкости, стойкости к повторным попаданиям и снижению
рикошета. А по протоколам АО «НИИ стали» — ещё и по противоосколочной
стойкости (V50 +26%). С-500 выигрывает только по пулестойкости при
бронебойных сердечниках (Бр3, Бр4 и выше).
О продукции
БТВТ 450 — условное обозначение продукции (листов и плит), а не марка стали в смысле ГОСТ 380, ГОСТ 19281, ГОСТ 4543 и иных стандартов. Продукция предназначена для изготовления штампованных, гнутых и сварных конструкций.
Назначение
- Штампованные, гнутые и сварные конструкции
- Условия абразивного износа и динамических ударных нагрузок
- Осколочные и шариковые поражающие элементы (класс С2)
- Пистолетные пули со свинцовым сердечником (класс Бр2)
- Взрывозащитные и противоосколочные конструкции
- Объекты нефтегазового, горнодобывающего и энергетического комплексов
Ключевые преимущества
- Лучшая защита от осколков — V50 = 1230 м/с (протокол № 796)
- Класс Бр2 — 5/5 непробитий (протокол № 798)
- Высокая штампуемость и гибкость — без трещин
- Свариваемость — без предварительного подогрева и спецэлектродов
- Снижение рикошета — за счёт высокой пластичности
- Термостабильность — сохраняет свойства при нагреве до 300 °С
Химический состав и механические свойства
Химический состав (не более, %)
| Элемент | Массовая доля |
|---|---|
| Углерод (C) | 0,35 |
| Кремний (Si) | 0,40 |
| Марганец (Mn) | 1,50 |
| Фосфор (P) | 0,025 |
| Сера (S) | 0,005 |
| Хром (Cr) | 0,35 |
| Молибден (Mo) | 0,35 |
| Бор (B) | 0,006 |
Минимальные значения содержания элементов не нормируются и определяются
технологией производства Изготовителя.
Механические свойства
| Параметр | Значение |
|---|---|
| Предел прочности (σв) | ≥ 540 МПа |
| Твёрдость | не контролируется |
| Плоскостность | ≤ 20 мм на 1 м длины |
| Отклонение по ширине | +50 мм |
| Отклонение по длине | −10 / +50 мм |
Расчёт веса листа 6 × 1500 × 6000 мм:
0,006 м × 1,5 м × 6 м × 7850 кг/м³ ≈ 424 кг
0,006 м × 1,5 м × 6 м × 7850 кг/м³ ≈ 424 кг
Рекомендации по обработке и монтажу
Для сохранения защитных и механических свойств продукции важно соблюдать технологические режимы резки, сварки и механической обработки.
Резка
1
Гидроабразивная резка на холодную
Рекомендуемый способ для сохранения класса защиты и свойств.
2
Стопки листов (до 3 мм)
Зазоры между листами — не более 0,5 мм. Держать листы как можно плотнее.
3
Абразив
Мелкие частицы (≤ 0,125 мм) — чуть меньшая скорость, но более гладкая поверхность.
Механическая обработка
1
Концевой инструмент
Быстрорежущие стали (HSS, Р*) — метчики, свёрла, фрезы малых диаметров.
2
Твердосплавные свёрла
Т5К12В, ВК10М, ВК15М, ВК6, ВК8 и аналоги — для средних и малых скоростей.
3
Штамповка
Рекомендована для производства штампованных изделий.
Сварка
- Электроды: УОНИ, МР-1, ОЗС-4
- Проволока: Св08Г2С
- Без предварительного подогрева и специальных электродов
Погонная энергия:
Q = (k · U · I) / V
где k = 0,9 (КПД дуги), U — напряжение (В), I — ток (А), V — скорость сварки (мм/с).
Q = (k · U · I) / V
где k = 0,9 (КПД дуги), U — напряжение (В), I — ток (А), V — скорость сварки (мм/с).
Термическое воздействие
- До 300 °С — механические и защитные свойства сохраняются
- Свыше 500 °С (в т.ч. сварка) — защитные свойства снижаются
- Не подвержена необратимому отпуску, в отличие от закалённых броневых сталей
Сварка и нагрев свыше 500 °С снижает защитные свойства — учитывайте это
при проектировании конструкции.
Конструирование взрывозащитных и противоосколочных конструкций
Демпфирующее крепление
- Болты через овальные отверстия — смещение 5–10 мм (для 5–6,3 мм)
- Резиновые / полиуретановые прокладки 3–10 мм
- Шаг крепежа не более 300–400 мм
- Не допускается сплошная сварка по всему периметру
Повышение жёсткости панели
- П-, U- или трапецеидальные профили (гофрирование)
- Отбортовки по периметру 30–50 мм
- Рёбра жёсткости с тыльной стороны с шагом 200–400 мм
Ожидаемое увеличение взрывостойкости — оценочно в 3–5 раз.
Многослойные схемы
- Внешний слой: БТВТ 450, 5–6 мм
- Зазор: 50–100 мм
- Подбой: мягкая сталь 3–4 мм, арамид, полиуретан
Ожидаемое снижение запреградного воздействия — оценочно 40–60 %.
Сравнение с закалённой бронёй
Справочные данные по закалённым броневым сталям с твёрдостью 400–600 НВ (в т.ч. С-500) приведены на основании открытых источников и носят обобщённый характер.
| Критерий | БТВТ 450 | Закалённая броня |
|---|---|---|
| Противоосколочная стойкость (С2, 6 мм) | выше · 1230 м/с | 976 м/с |
| Пулестойкость (Бр3, Бр4) | ниже | выше |
| Пулестойкость (Бр2) | подтверждено | подтверждено |
| Взрывостойкость | выше | ниже |
| Отсутствие споллинга | выше | ниже |
| Свариваемость | выше | ниже |
| Гибка / штамповка | выше | ниже |
| Цена готового изделия | ниже | выше |
| Склонность к хладноломкости | ниже | выше |
| Повторные попадания | выше | ниже |
| Термостойкость | выше | ниже |
| Простота монтажа | выше | ниже |
| Снижение рикошета | выше | ниже |
Комбинированное решение: БТВТ 450 как основной материал
(корпус, каркас, обшивка), закалённая броня — локально в зонах вероятного
попадания бронебойных пуль (амбразуры, смотровые щели, посты охраны).
Для задач класса Бр3 и выше ООО «Арсенал-Деталь» предлагает закалённую
броневую сталь марки С-500.
Запросить счёт
Лист БТВТ 450, 6 × 1500 × 6000 мм. Цена 212 850 ₽/лист с НДС 22%. Работаем по ТУ 18105ВВ 2024. Классы С2 и Бр2 подтверждены протоколами АО «НИИ стали» — предоставляются по запросу. Есть короткие листы для акции.
Телефон: 8-922-02-59-564
Телефон: 8-922-181-21-18
E-mail: arsenal-detal@list.ru
E-mail: bronestali@list.ru
ООО «Арсенал-Деталь» · ИНН 6670215323 · Держатель подлинника ТУ
Отгрузка брони на Фронт
Пулестойкая сталь С-500 по Ту 18101- 2017Ж, ТУ 18121-2017Ж,
а так же по ГОСТ Р 50744-95; ГОСТ Р 50963-96, ГОСТ Р 51112-97, ГОСТ 34286-2017, ГОСТ 34282-2017, ГОСТ Р 52212-2004
Пулестойкая лучшая хорошо Свариваемая бронесталь С-500
Класс пулестойкой защиты бр 5, или лист броневой 5 класс защиты по пулестойкости
Класс пулестойкой защиты бр6, или лист броневой 6 класс защиты по пулестойкости
Класс пулестойкой защиты бр4, или лист броневой 4 класс защиты по пулестойкости
Ее класс защиты от стрелкового оружия, классификация и общие технические требования описывает:
Гост р 50744-95 бронеодежда
ГОСТ Р 50963-96 Защита броневая автомобилей.
гост р 51112-97 средства защитные банковские
ГОСТ 34286-2017 Бронеодежда. Классификация
ГОСТ 34282-2017 Защита броневая автомобилей
ГОСТ Р 52212-2004 Тиры стрелковые закрытые.
Арсенал-Деталь г. Екатеринбург
сайт http://brony-rf.ru
Телефон: +7 992-017-49-73
E-mail: arsenal-detal@list.ru
Арсенал-Деталь производит различные виды броневых сталей, которые отличаются высокой пулестойкостью и износостойкостью. Вот основные характеристики и преимущества продукции:
-
Высокая свариваемость: Сталь С-500 может свариваться без предварительного нагрева, что делает её использование более удобным и экономичным.
-
Улучшенные термические свойства: Сталь сохраняет высокую прочность и другие механические свойства при высоких температурах.
-
Широкий диапазон толщин: Доступны толщины от 2 мм до 300 мм, что позволяет подобрать оптимальный вариант для любых применений.
-
Износостойкость: Сталь С-500 является более мощной заменой для таких марок, как Hardox 500, Armox 500, Raex 500, Domex 500, Weldox 500, Xar 500, Quard 500, Dillidur 500, Relia 500.
-
Соответствие стандартам на пулестойкость: Броня выпускается по ТУ 18121-2017Ж, ТУ 18101-2017Ж, ТУ #18121-2017/96, ТУ 18121-2017/66, ГОСТ Р 50744-95, ГОСТ Р 50963-96, ГОСТ Р 51112-97, ГОСТ 34286-2017 и ГОСТ 34282-2017.
-
Высокий коэффициент износостойкости.
-
Наличие всех классов защиты: Бр1, Бр2, Бр3, Бр4, Бр5, Бр6.
-
Высокая вязкость: Обеспечивает устойчивость к ударам и деформациям.
-
Низкое содержание углерода: Способствует улучшению характеристик прочности и свариваемости.
-
Гомогенность структуры: Обеспечивает однородность свойств по всему объему материала.
-
Индивидуальные заказы: Возможность получения любых параметров и дополнительных характеристик.
-
Повышенное содержание улучшающих элементов: Марганец, хром, никель, молибден и бор.
-
Кристаллическая структура: Мелкозернистая структура улучшает механические свойства.
-
Высокая прочность: Предел прочности от 1500 до 3000 Мпа.
Эти характеристики делают сталь С-500 идеальным выбором для различных применений, требующих высокой прочности, износостойкости и пулестойкости.
+7 992-017-49-73
