Кнехты, швартовые морские тумбы.

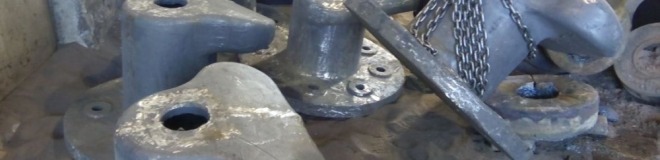

Производство кнехт
Кнехты – это конструкции из металла (чаще всего из стали или чугуна), представляющие собой парные металлические тумбы, которые отливаются вместе с основанием (плитой). Кнехты предназначены для закрепления тросов при буксировке или швартовке и могут устанавливаться как на пристани, так и на палубе судна – в кормовой и/или носовой части, а также у бортов. Устанавливают кнехты в непосредственной близости от клюзов, обеспечивая их прочную связь с судном и между собой попарно. Расположенные у бортов судна тумбы используются исключительно для швартовки. Чтобы трос не соскальзывал, кнехты имеют специальные шляпки (головки, козырьки, приливы).
Где используются
Кнехты, устанавливаемые в доках, на пристанях и т.п., также называют тумбами. Изготавливают кнехты в соответствии с требованиями ГОСТ 11265-73 (для стальных кнехтов) и ГОСТ 17424-72 (для чугунных литых тумб различного климатического исполнения из чугуна марки СЧ 18-36, а также из сортов стали и сплавов, которые по технологическим характеристикам и механическим свойствам не уступают чугуну данной марки). Сварные кнехты для морских и речных судов принято изготавливать из стали Ст20 или ВСт3сп.
Различают кнехты двух типов:
- крестовые (типI);
- прямые (типII).
Последние, в свою очередь, могут иметь три варианта исполнения: литые (А), сварные двухтумбовые (Б) и сварные врезные однотумбовые (В). Для плавсредств любого типа и назначения – судов, надводных кораблей и т.п. – изготавливают сварные кнехты буксирных и швартовных устройств.
Это могут быть крестовые или прямые кнехты следующих разновидностей:
- крестовой двухтумбовый сварной;
- крестовой однотумбовый врезной сварной;
- прямой сварной кнехт с фундаментом. Все типы изделий рассчитаны на работу как с растительными, так и с металлическими канатами.
Конструкции
Швартовые тумбы различаются по конструкции и особенностям применения.
Они могут быть:
- однокозырьковыми,
- двухголовыми,
- стопорными.
Однокозырьковые тумбы устанавливаются на предназначенных для односторонней швартовки причальных сооружениях. Специалисты не рекомендуют использовать изделия такого типа на причалах судоремонтных заводов и верфей. Двухголовые тумбы целесообразно устанавливать на границе смежных причалов и использовать для двухсторонней швартовки судов. Стопорные тумбы являются универсальным изделием, которое подходит для причальных сооружений портов, верфей, судоремонтных заводов. Они одинаково хорошо подходят и для односторонней, и для двухсторонней швартовки высокобортных судов.
Преимущества и характеристики:
- Кнехты отливаются по рабочим чертежам, которые должны быть обязательно утверждены в соответствующем порядке. Возможные смещения крепежных отверстий регламентируются требованиями ГОСТ 14140-69.
- Готовые отливки грунтуются в соответствии с требованиями ГОСТ 15157-69 для климатического исполнения Т, и по ГОСТ 9.074-77 для изделий климатического исполнения У.
- Наличие незагрунтованных участков недопустимо, контроль осуществляется визуально.
- Срок службы кнехтов – не менее 25 лет.
- Гарантийный срок составляет 12 месяцев с момента введения кнехта в эксплуатацию, но не более чем 18 месяцев со дня доставки изделия покупателю.
Типы, размеры и основные параметры
Основные параметры, размеры и масса тумб типа ТСО должны соответствовать указанным в таблице 1.
Таблица 1
Обозначение |
Нормативная нагрузка, тс |
Масса, кг, не более |
||||||||||
ТСО-16 |
16 |
260 |
600 |
420 |
34 |
400 |
110 |
420 |
80 |
25 |
50 |
200 |
ТСО-25 |
25 |
300 |
640 |
460 |
40 |
450 |
130 |
460 |
80 |
30 |
55 |
330 |
ТСО-40 |
40 |
400 |
900 |
640 |
52 |
600 |
180 |
720 |
160 |
35 |
65 |
630 |
ТСО-63 |
63 |
450 |
1050 |
760 |
60 |
680 |
200 |
810 |
180 |
45 |
85 |
1000 |
ТСО-80 |
80 |
500 |
1150 |
830 |
68 |
780 |
220 |
940 |
220 |
50 |
100 |
1500 |
ТСО-100 |
100 |
560 |
1350 |
980 |
76 |
900 |
240 |
1040 |
240 |
60 |
120 |
Пример условного обозначения однокозырьковой швартовной тумбы на нормативную нагрузку 63 тс, предназначенной для эксплуатации в микроклиматических районах с умеренным климатом:
Тумба ТСО-63-У ГОСТ 17424-72
Основные параметры, размеры и масса тумб типа ТСС должны соответствовать указанным в таблице 2.
Таблица 2
Обозна- чение |
Норма- |
, град |
Масса, кг, не более |
|||||||||||
ТСС-63 |
63 |
450 |
1150 |
820 |
60 |
760 |
250 |
970 |
300 |
105 |
35 |
105 |
36 |
1700 |
ТСС-80 |
80 |
500 |
1300 |
920 |
68 |
840 |
280 |
1100 |
340 |
125 |
40 |
125 |
36 |
2300 |
ТСС-100* |
100 |
560 |
1500 |
1060 |
76 |
930 |
320 |
1200 |
390 |
135 |
45 |
135 |
36 |
3500 |
ТСС-123* |
125 |
610 |
1600 |
1120 |
76 |
980 |
350 |
1240 |
420 |
150 |
45 |
150 |
36 |
4300 |
ТСС-160* |
160 |
670 |
1750 |
1260 |
76 |
1020 |
370 |
1390 |
430 |
170 |
45 |
170 |
30 |
5300 |
________________
* Изготовляют только для нужд народного хозяйства.
Пример условного обозначения стопорной тумбы на нормативную нагрузку 100 тс, предназначенной для эксплуатации в микроклиматических районах с умеренным климатом:
Тумба ТСС-100-У ГОСТ 17424-72
Основные параметры, размеры и масса тумб типа ТСД должны соответствовать указанным в таблице 3.
Таблица 3
Обозначение |
Нормативная нагрузка, тс |
Масса, кг, не более |
||||||||||||||
Сум- |
На один ствол |
|||||||||||||||
ТСД-25/16 |
25 |
16 |
260 |
34 |
1350 |
750 |
420 |
165 |
600 |
80 |
360 |
110 |
25 |
50 |
210 |
450 |
ТСД-40/25 |
40 |
25 |
300 |
40 |
1500 |
860 |
460 |
200 |
640 |
80 |
430 |
130 |
30 |
55 |
230 |
750 |
ТСД-63/40 |
63 |
40 |
400 |
52 |
2100 |
1200 |
'720 |
280 |
900 |
160 |
540 |
180 |
35 |
65 |
320 |
1420 |
ТСД-80/63 |
80 |
63 |
450 |
60 |
2400 |
1350 |
810 |
295 |
1050 |
180 |
610 |
200 |
45 |
85 |
380 |
2310 |
ТСД-100/80* |
100 |
80 |
500 |
68 |
2700 |
1550 |
940 |
360 |
1150 |
220 |
710 |
220 |
50 |
100 |
415 |
3400 |
ТСД-125/100* |
125 |
100 |
560 |
76 |
3100 |
1750 |
1040 |
395 |
1350 |
240 |
810 |
240 |
60 |
120 |
490 |
4900 |
____________
* Изготовляют только для нужд народного хозяйства.
Пример условного обозначения двухголовой тумбы на нормативную нагрузку (суммарную на два ствола) 63 тс при нормативной нагрузке на один ствол 40 тс, предназначенную для эксплуатации в микроклиматических районах с тропическим климатом:
Тумба ТСД-63/40-Т ГОСТ 17424-72
